Как работает газовый котел

Сортамент агрегатов данного типа достаточно большой. Все модификации отличаются реализованными инженерными решениями, характеристиками, способом монтажа и рядом других параметров. Но если детально разобраться с тем, как работают все газовые котлы, то принцип их функционирования идентичен.

На заметку! Все, что изложено ниже, в равной степени относится как к импортному, так и к отечественному отопительному оборудованию. Принципиальной разницы в их работе нет, независимо от модели и страны-производителя, так как общая схема агрегатов одна и та же. Отличия могут быть лишь в деталях и комплектации.

Газовый котел – устройство

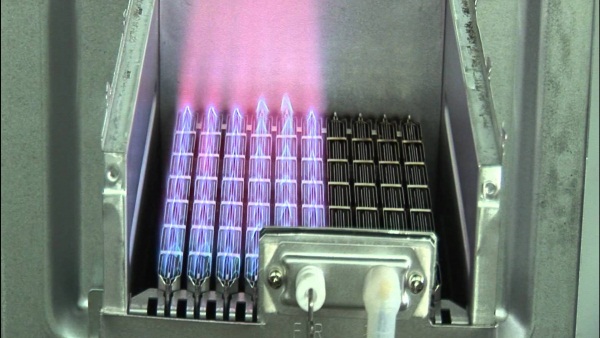

1. Горелка

Сборная конструкция, основными элементами которой являются форсунки. Они размещены так, чтобы обеспечить рациональное распределение пламени в камере сгорания газового котла. Этим достигается равномерность нагрева теплообменника по всей его площади.

Существует несколько типов горелок, и их классификация довольно сложная – дутьевые, атмосферные (перенастраиваемые на сжиженный или природный газа), модулируемые, ступенчатые, и так далее.

2. Теплообменник

По сути, это каркас, в который встроены трубы с радиаторами. По ним циркулирует вода, хотя в качестве теплоносителя иногда используется и «незамерзайка». Правда, это встречается довольно редко по той причине, что эксплуатация такой отопительной системы обходится достаточно дорого, а также влияет на срок службы и гарантию котла.

Виды теплообменников:

– битермический. Является одной конструкцией с возможностью отопления + ГВС. Имеет высокий коэффициент теплопередачи, но чаще требует обслуживания.

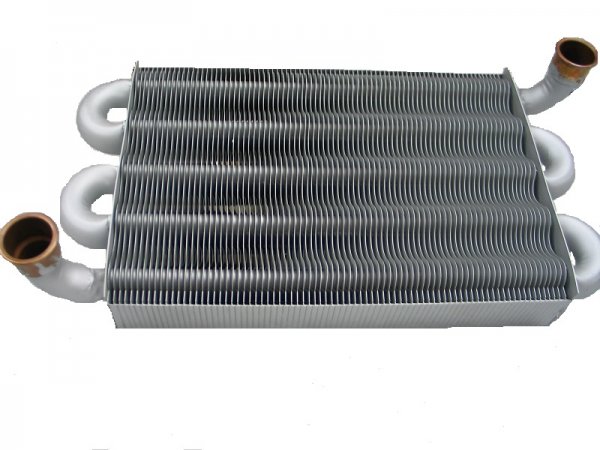

- первичный медный теплообменник. Долговечность, простота конструкции. Только отопление

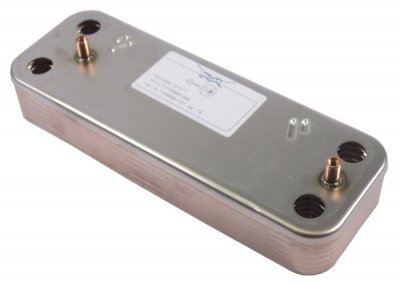

- пластинчатый вторичный теплообменник. Используется в двухконтурных котлах для ГВС

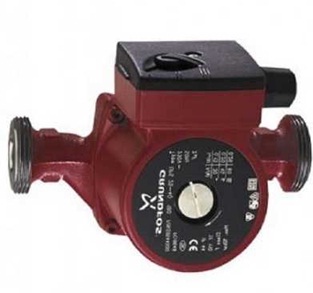

3. Водяной насос

Его задача – обеспечить циркуляцию теплоносителя по отопительному контуру. Некоторые газовые котлы им не укомплектовываются, поэтому устройство приобретается отдельно.

Для разновидностей агрегатов типа TTL насос не нужен в принципе – теплоноситель по системе циркулирует самотеком.

4. Расширительный бак

Служит для поддержания постоянства давления в трубах контура отопления. Так как теплоноситель при нагреве увеличивается в объеме, излишек поступает в бачок. При снижении значения данного параметра ниже требуемого происходит обратный процесс.

5. Газовый блок

Управляется системой автоматики. Отвечает за подачу «голубого» топлива к форсункам котла и перекрытие канала в случае возникновения нештатной ситуации.

6. Системы защиты и автоматики

Каждый газовый котел укомплектован блоком управления и соответствующими датчиками. Количество и назначение последних зависит от модификации агрегата.

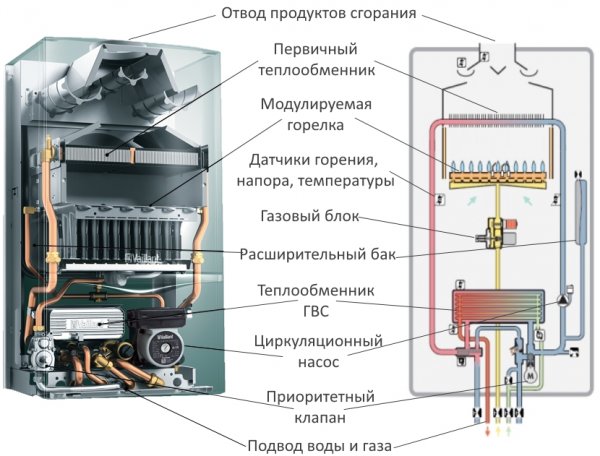

Примерная комплектация напольного и настенного газовых котлов показана на рисунках.

Принцип работы

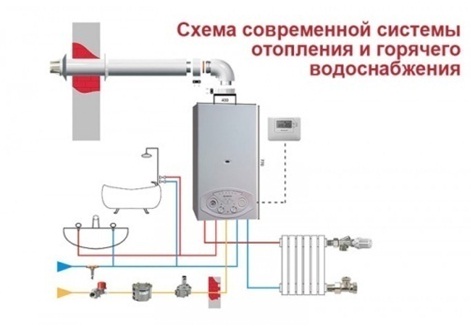

Схема все хорошо поясняет.

Так как в процессе эксплуатации котла (после первичного пуска в работу) вентиль на магистральной трубе находится в положении «откр», на входе газового блока постоянно есть «голубое» топливо. При включении агрегата автоматика одновременно открывает заслонку арматуры (чем обеспечивается подача газа к запальнику) и дает искру, которая его поджигает. Это если в котле электрическая система розжига. Для модификаций с пьезоэлементом дополнительно нажимается соответствующая кнопка (клавиша).

Запальник, в свою очередь, воспламеняет газ в горелке, которая начинает нагревать теплообменник с находящейся в ней водой. В это же время в работу включается насос, который перемещает теплоноситель по замкнутому контуру отопления.

Интенсивность пламени в камере сгорания регулируется дозировкой подачи газа в горелку. Это и обеспечивают датчики температуры (которых может быть несколько), задающих выставленный пользователем режим работы газового котла. По сути, это автоматическая саморегулирующая система. Если в помещении температура превышает заданное значение, то подача топлива уменьшается, то есть нагрев теплоносителя становится менее интенсивным.

Параллельно блок управления при помощи соответствующих датчиков контролирует все основные параметры отопительной системы и котла. Он незамедлительно реагирует на такие неисправности (или значительные сбои), как снижение давления в контуре обогрева (к примеру, в результате протечки), его резкое падение в канале дымоудаления, отсутствие газа, погасание пламени в горелке, пропадание пром/напряжения. При наличии хотя бы одной из нештатных ситуаций БУ сразу же дает команду, и заслонка арматуры перекрывает канал подачи топлива. Повторный запуск газового котла возможен только после устранения причины, вызвавшей его остановку.

У моделей двухконтурных есть еще один теплообменник, который предназначен для обеспечения дома горячей водой. В процессе работы котла нагрев воды производится или одновременно в обоих теплообменниках (приоритет – ГВС), или только во вторичном (циркуляционный насос на это время отключается).

Это краткое изложение принципа функционирования газовых котлов. В современных отопительных приборах реализуется множество инженерных решений, которые обеспечивают экономичность, более высокий КПД, удобство управления и так далее. Достаточно лишь обозначить наиболее характерные особенности различных модификаций (некоторые уже отмечены), чтобы иметь общее представление о том, что лучше приобрести.

• Способ установки – напольное/настенное исполнение газового котла.
• Камера сгорания – открытая/закрытая.
• Горелка – обычная, многоступенчатая, модулируемая; на одном топливе или перестраиваемая.
• Система дымоудаления – естественная тяга/принудительная.
• Тип розжига – пьезо/электрический.
• Теплообменник – сдвоенный (битермический)/пластинчатый. По материалу – сталь, медь, силумин, чугун.
• Подключение к бойлеру – да/нет. В некоторых газовых котлах накопительная емкость уже встроена.
• Количество контуров – 1 (ОВ)/2 (ОВ + ГВС).
• Подключение к пром/напряжению – нужно/не нужно (энергонезависимые агрегаты).

О том, как грамотно подойти в выбору газового котла для своего дома, что учесть и на какие характеристики отопительного прибора прежде всего следует ориентироваться, подробно рассказывается здесь.
